Detalhes do produto:
Condições de Pagamento e Envio:
|
potência do laser: | 300W (o outro poder é opcional) | comprimento de onda: | 1064nm |
---|---|---|---|
Única energia de pulso máxima: | 60J | largura de pulso: | 0.1~20.0ms |
Tamanho de ponto da soldadura: | 0.2~1.5mm | Observe o sistema: | Monitor do CCD |
posicionamento: | Indicação da luz vermelha | Sistema de resfriamento: | Refrigerar de água |
Exigência da eletricidade: | 17kW, trifásico | Profundidade da soldadura: | 0.1~3.0mm |
Diâmetro do mandril: | 80-190mm | Rolamento de peso máximo: | menos do que 100KG |
Realçar: | máquina de soldadura do laser para de aço inoxidável,sistema da soldadura de laser |

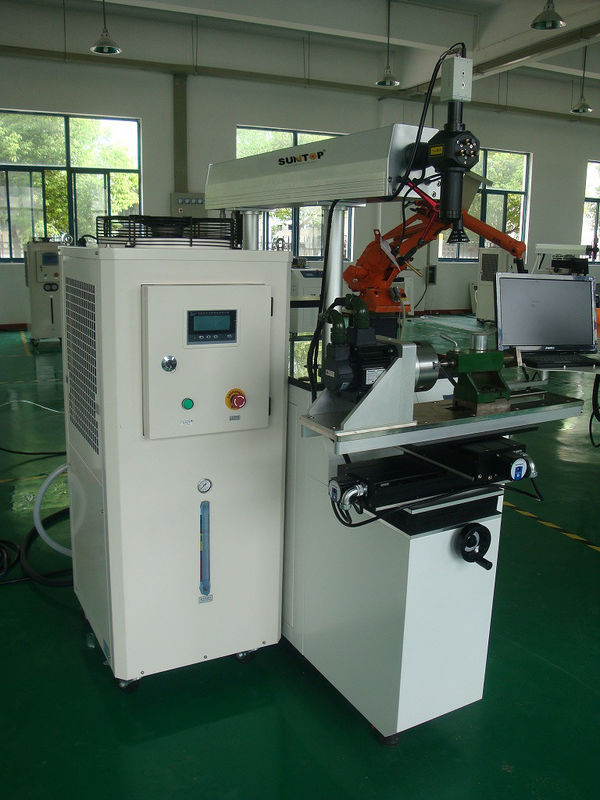

a máquina de soldadura do ponto do laser 300W com função da rotação para o tubo conduz indústrias
1, as introduções da máquina:
As séries de ST-T300-R projetam o special para a soldadura de laser redonda dos produtos, como: o tubo, as tubulações, a mangueira, ou alguns dispositivos do metal da conexão, máquina com 4 linha central que controlou pelo software, pode conseguir a soldadura de laser automática, com elevada precisão e eficiência, velocidade rápida da soldadura e força da soldadura.
2, as vantagens principais da máquina:
Comparando com a tecnologia tradicional da soldadura, soldadura de laser com a vantagem como segue:
2,1 Velocidade rápida, profundidade alta e quase nenhuma deformação.
2,2 Na sala ou nas condições especiais para a soldadura e o equipamento de soldadura. por exemplo, um laser simples pelo campo magnético. o feixe não será deslocado; o laser em um vácuo, no ar e no algum gás no ambiente podia aplicar a solda, e passava o vidro ou o feixe material transparente à solda.
2,3 Pode soldar o material difícil do derretimento, tal como o titânio, o quartzo etc. Pode soldar o material do isomerism com boa qualidade.
2,4 Densidade de poder superior após o foco do laser. Quando a soldadura do workpiece do poder superior, relação da profundidade pode ser 5:1, de primeira podem ser até 10: 1.
2,5 Pode ser usado para minisize a solda. O raio laser é focalizado a uma luz, e faz o posicionamento exato pode ser usado na produção em massa, automatizada uma parte pequena dentro. o grupo de soldadura
2,6 Para ser áreas inacessíveis soldadas, uma soldadura tão interurbana, contacta com flexibilidade.
3, padrão técnico principal da máquina:
3,1 Fonte de alimentação do laser
O poder do laser do circuito principal ou circuito, provocado pelo circuito de controle ou circuito, o circuito de proteção, com um córrego, e dispositivo de proteção do tráfego, a corrente, a largura e freqüência será transferido. o poder igualmente fez as funções de onda pode ser baseado na necessidade de estabelecer as formas de onda da saída, para materiais de soldadura diferentes. o poder do painel da operação atual e a largura e a freqüência, o trabalho dessa função. seus indicadores específicos como segue:
Fonte de alimentação da entrada: /50Hz/40A trifásico 380v±5%
Avaliação da fonte de alimentação: 15KW
Pulso que trabalha 0-500A atual
Limite da instabilidade da fonte de alimentação: ≤±5%
3,2 Fontes de laser
As fontes de laser adotam a cavidade dourada do chapeamento da vida longa do Reino Unido (o elevado desempenho, boa estabilidade térmica, resiste o corrosivo, conversão alta da fotoeletricidade. O bom modo do feixe, pode conseguir para continuar a trabalhar), Xe-lâmpada dupla e única cavidade do laser.
3,3 Sistema de refrigeração
As fontes de laser devem ser com água pura de destilam a água.
Sistema de refrigeração da temperatura da água, devido à polícia e à função protetora.
Circulação na maneira fresca:
Espaço do controle de temperatura: 20-25°C
Estabilidade de temperatura: ±10c
Corrente da água refrigerando: 20-35L/min
Proteção da falha: O poder do laser com uma corrente fluir para proteger e proteção mais morna
Poder refrigerando: 3P
Para o uso da proteção de água: mês >3
3,4 Sistema de posicionamento do laser
Usa um laser do semicondutor como instruções para um sistema óptico de normas e de trabalho a fim indicar a posição.
3,5 Sistema óptico e do foco
Adote a única saída do laser, soldando o foco F=100mm (f=80/120/150mm opcional).
Tamanho da fácula: 0.2-1.5mm, combinam o sistema do illume e o mesmo dispositivo de proteção do gás da linha central.
3,6 Sistema do monitor do CCD
Adote o mesmo sistema do monitor da linha central, (fósforo 9,2" LCD preto e branco), um múltiplo tão grande de 20 vezes
4, os industriais da aplicação da máquina:
Amplamente utilizado nos dispositivos da conexão, indústrias da tubulação e do tubo que soldam, soldadura do quadro do metal, a soldadura do teclado, soldadura do silicone e de aço inoxidável de aço na soldadura, a mobília e o vácuo, o copo, a bacia, o puxador da porta e as velas de ignição, filtro, graxa, um tubo do aquecimento, etc.
5, os materiais da aplicação da máquina:
O aço carbono liso, aço de liga: a solda e de aço inoxidável, o aço entre a soldadura e o aço carbono de aço inoxidável, baixo, aço -310, 316 de aço inoxidável, aço de liga e 347 níquel, níveis diferentes de níquel, titânio, níquel, lata, cobre, alumínio, nióbio, ouro, prata do metal ou ligam o mesmo metal para a soldadura. cobre e níquel, titânio, cobre e níquel, titânio, titânio, molibdênio, bronze, cobre, e baixo aço carbono, cobre, metal para a soldadura.
6, os parâmetros técnicos principais do mahcine:
Modelo |
ST-T300-R |
Comprimento de onda |
1064nm |
Fontes da bomba |
Xe-lâmpada dupla |
Max.power |
300W |
Única energia de pulso máxima |
60J |
Largura de pulso |
0.1~20.0ms |
Freqüência do Sequency |
0~200Hz |
Tamanho de ponto da soldadura |
0.2~1.5mm |
Profundidade da soldadura |
0.1~3.0mm |
Soldadura da seqüência |
15mm/s |
Observe o sistema |
Monitor do CCD |
Posicionamento |
Indicação da luz vermelha |
Sistema de refrigeração |
Refrigerar de água |
Poder refrigerando |
3P |
Tamanho da máquina |
1800mm*1000mm*2000mm |
Exigência de poder |
17KW, trifásico, 380V±10%, 50Hz, 40A |
7, as amostras reais da soldadura de laser como segue:
